(TCC2 RCOS telescope repair)

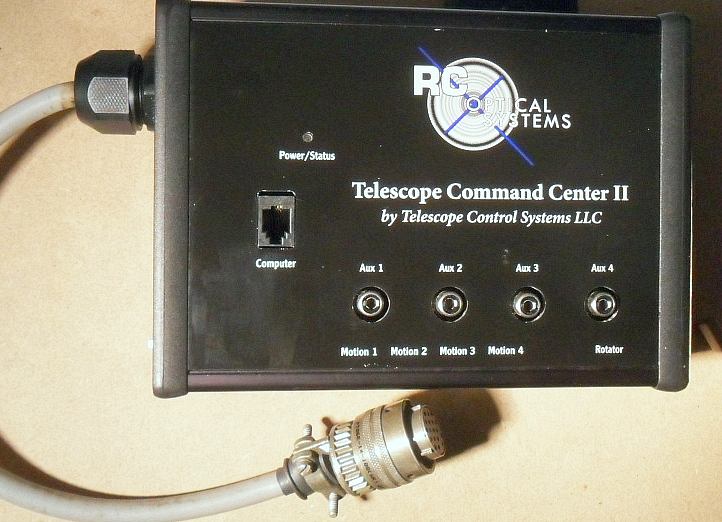

Esta es la TCC2 (Telescope Comand Center), la unidad que controla el enfoque del telescopio del OAF:

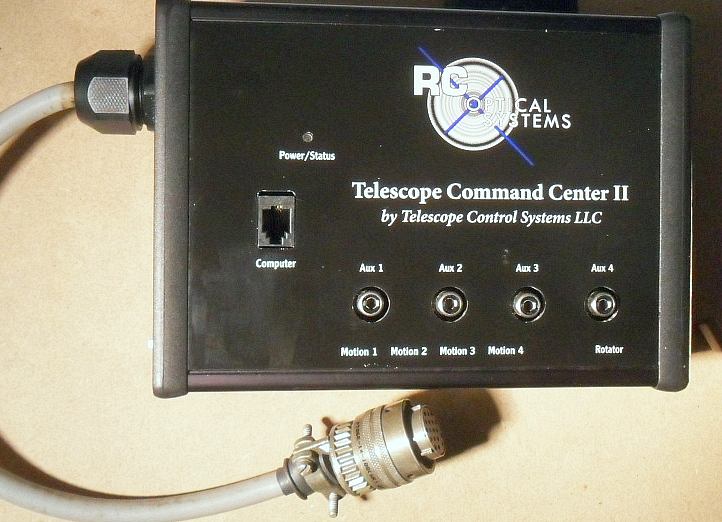

En la parte frontal, además del logo de la marca, se aprecian los conectores (tipo RCA) de alimentación de los accesorios, el conector RJ-9 tipo telefónico con el que se conecta al PC, y el cable que sale para conectar al telescopio.
Al lado de este cable, aunque no se vea en la foto, incluye un conector tipo RJ-45 para enchufar el mando manual.

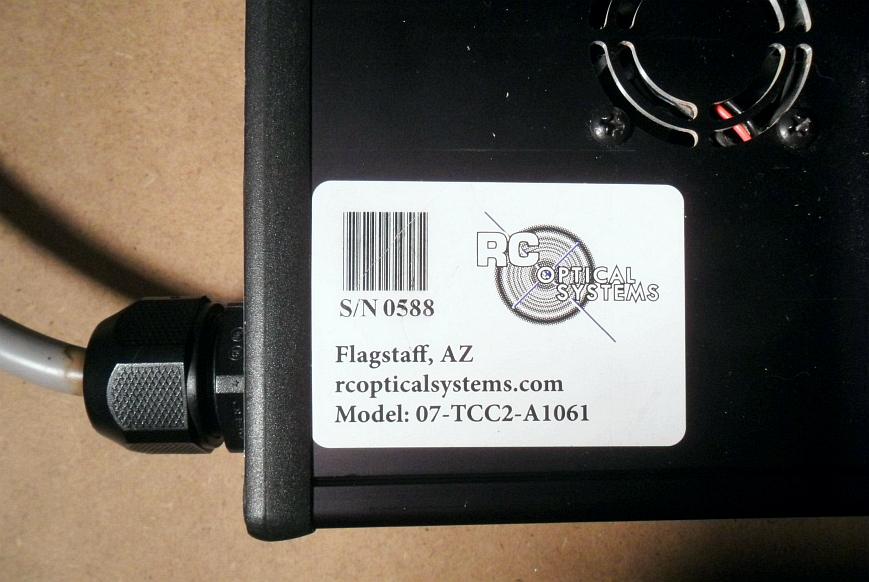

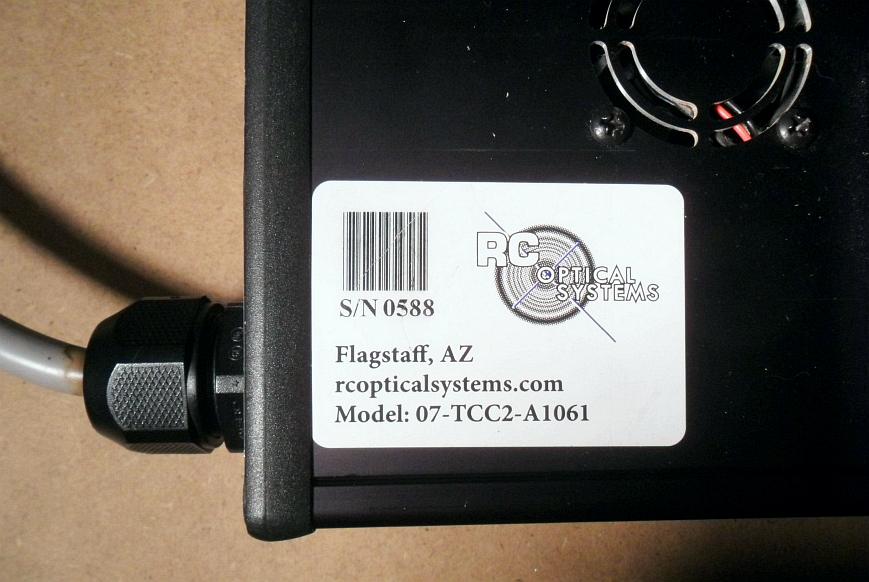

Detalle de su modelo y s/n:

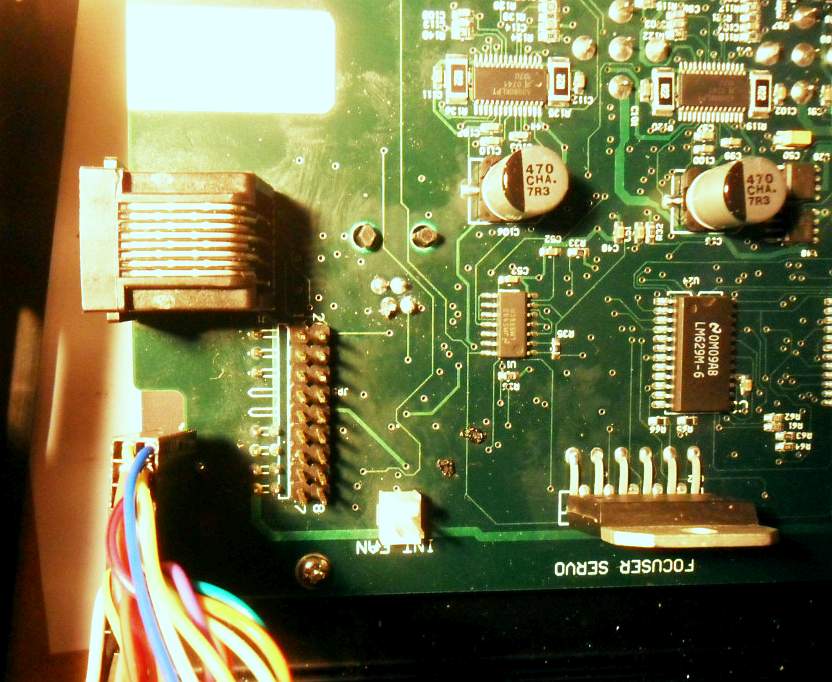

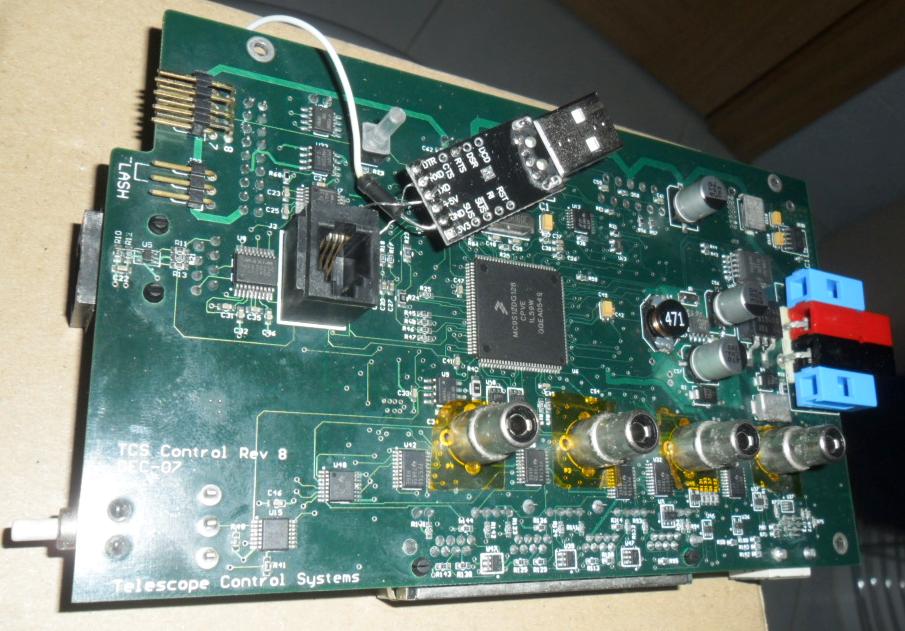

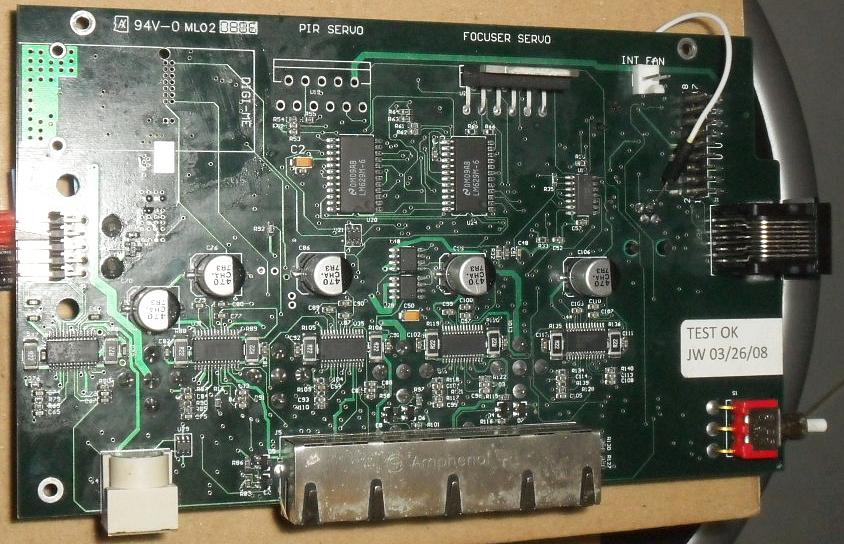

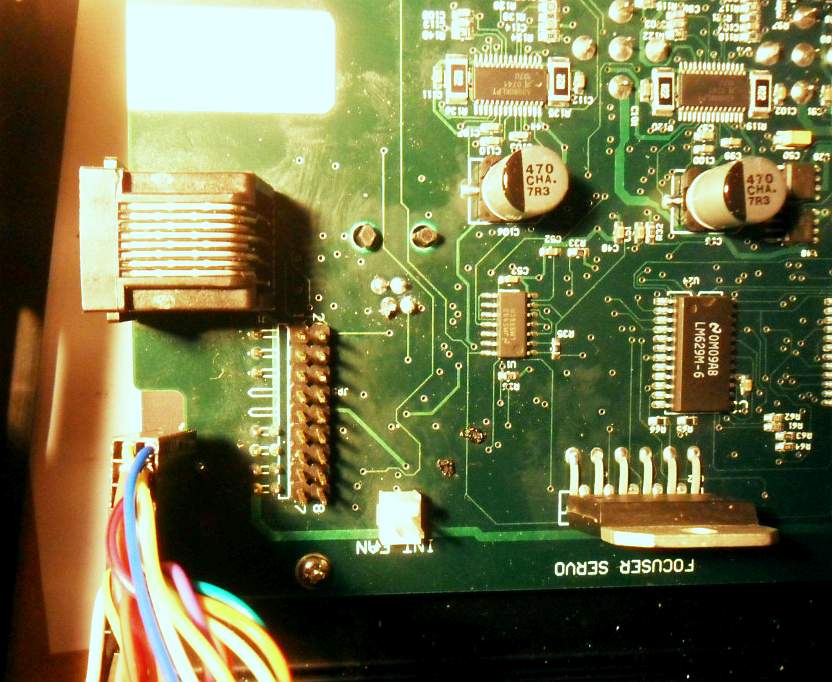

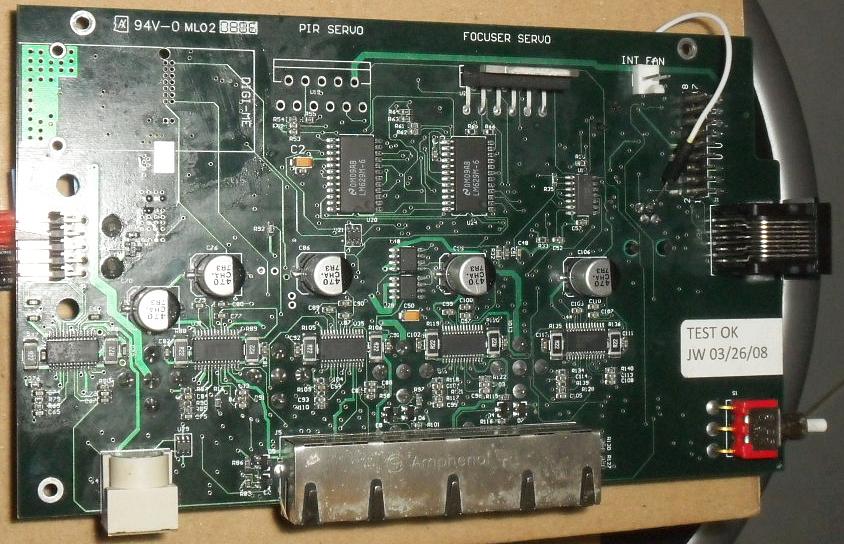

Una vez fuera de la caja, este es el aspecto de la controladora (el pequeño circuito con cables no forma parte de la controladora), por un lado:
Y por el otro:
A la derecha vemos ahora el conector RJ-45 para el mando externo, y el pulsador de encendido y apagado… que, aparentemente, no apaga ni enciende nada.

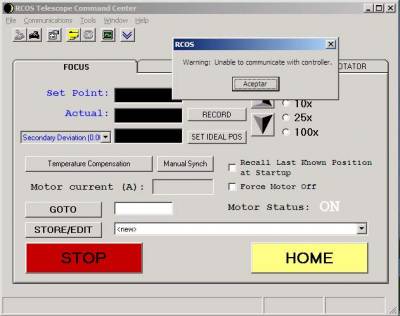

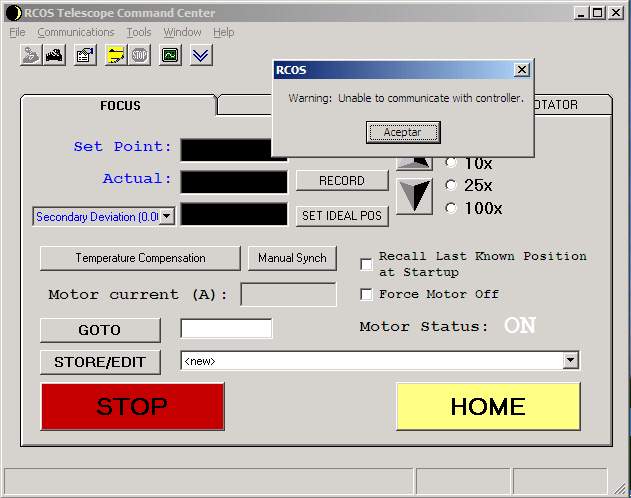

Sin razón aparente, en un momento dado dejó de haber comunicación entre la controladora TCC2 del telescopio del OAF y el PC de control. Este es el mensaje de error del programa de control:
En el siguiente vídeo apreciamos el fallo cuando enchufamos el mando externo para intentar el control manual. Totalmente inoperativo, con todos los pilotos encendidos y suena un pitido constante:
EL caso es que el fabricante del telescopio y la unidad controladora ha cesado su actividad, dejando sin soporte a aquellos que compraron sus productos.
Al parecer, no todo está perdido, y existe cierto soporte alternativo por iniciativa de un ex-trabajador de la compañía, pero en cierto modo limitado.
Ello llevó a nuestro equipo a intentar acometer la reparación de la TCC2 por nuestros propios medios.
Después de un minucioso análisis de la unidad y un poco de ingeniería inversa… procedemos a sustituir un par de chips SMD en la TCC2. En concreto U7 y U8, como se muestra en las siguientes fotos:

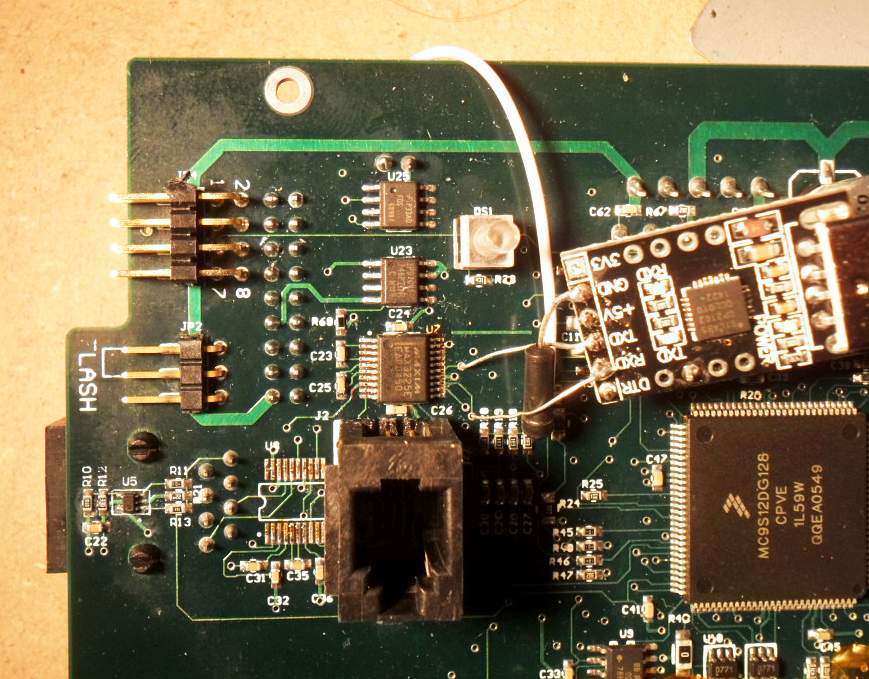

Este es el resultado de la sustitución de los componentes:

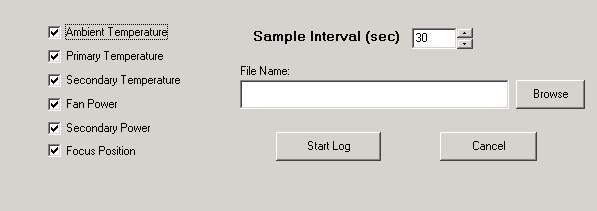

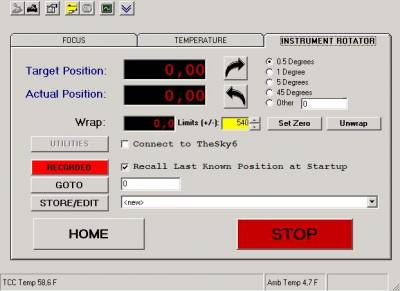

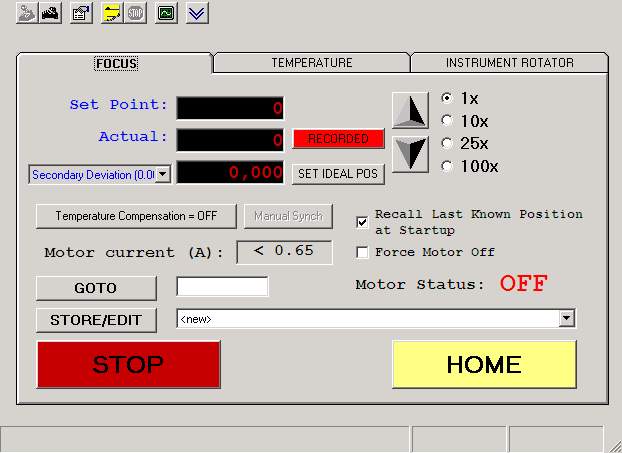

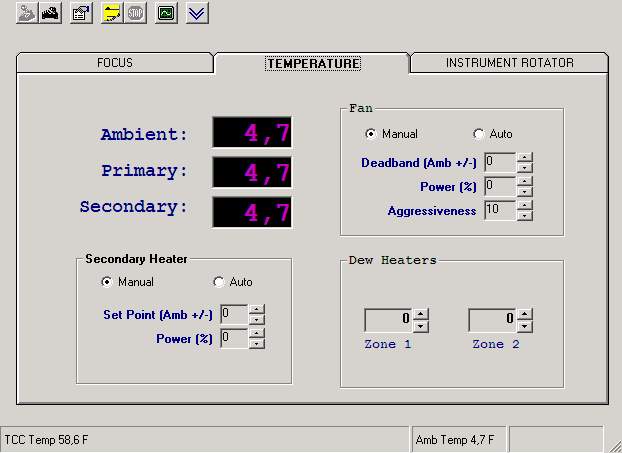

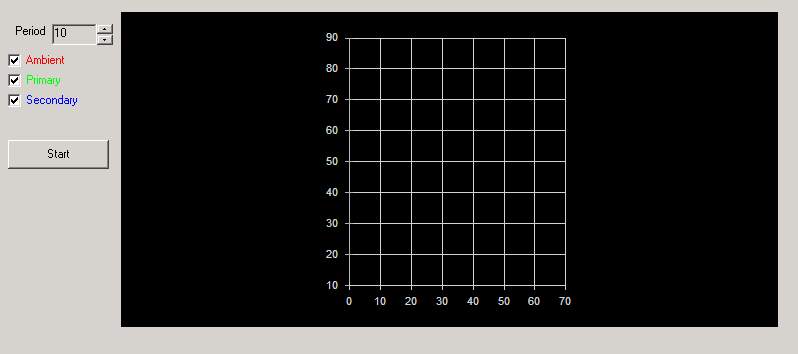

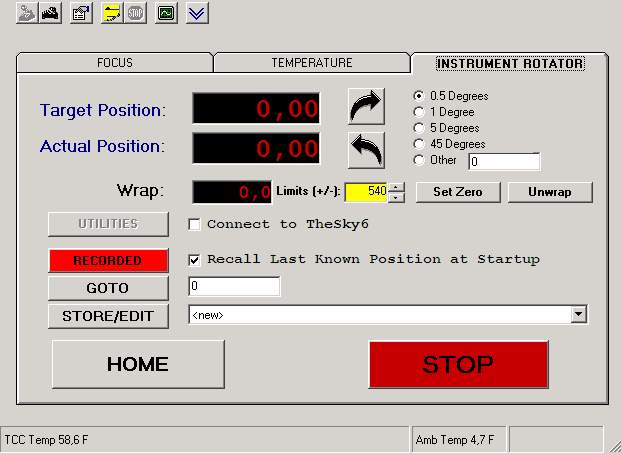

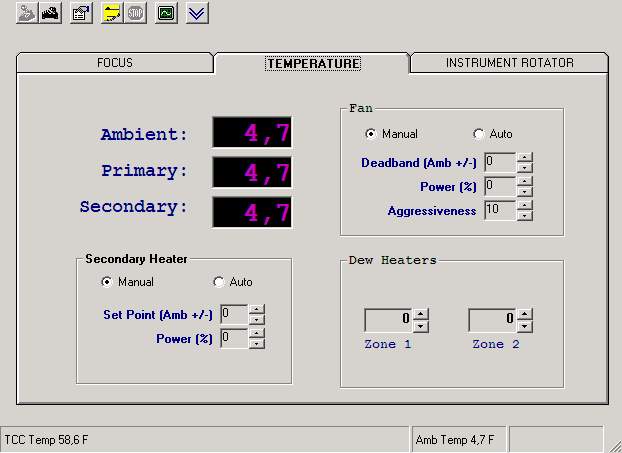

El programa de control RCOS TCC ya conecta correctamente con la unidad TCC2 y todas las opciones son accesibles, a pesar de estar en el laboratorio y no encontrarse conectada físicamente al telescopio. Podemos apreciarlo en las siguientes capturas de pantalla de las opciones del programa de control:
No solo conecta correctamente con el PC. Si enchufamos ahora el control manual… el resultado es completamente diferente, y todas las funcionas de la unidad TCC2son ahora accesibles con el mando externo:

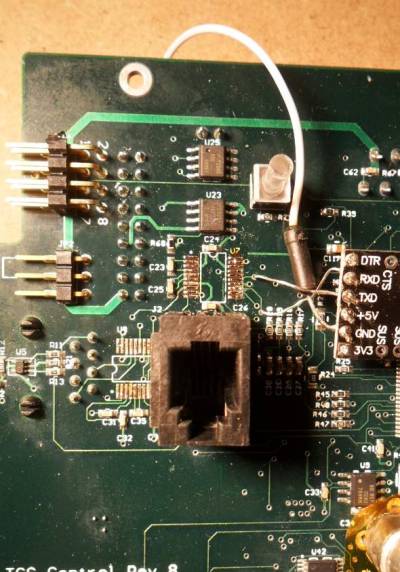

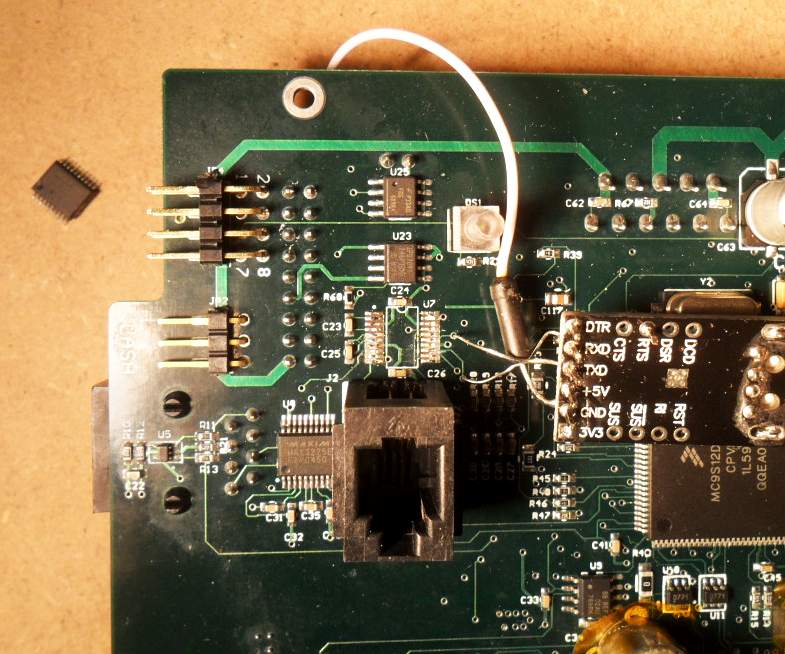

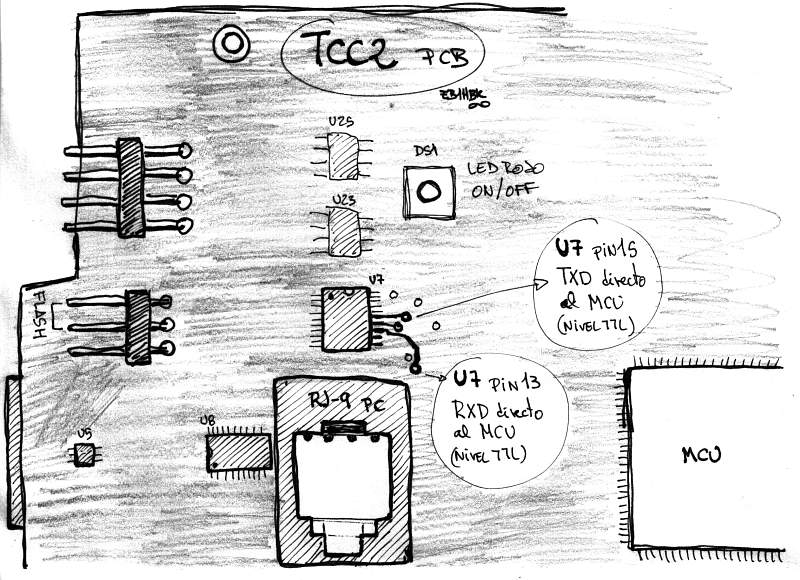

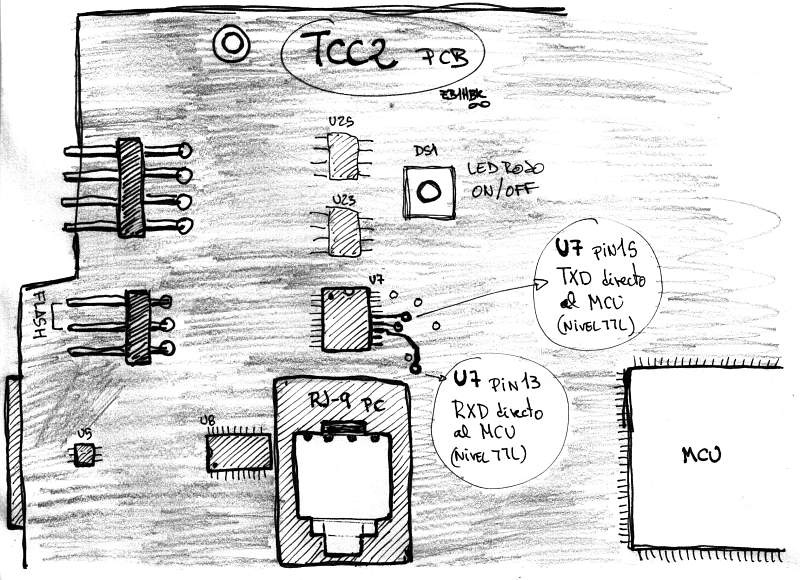

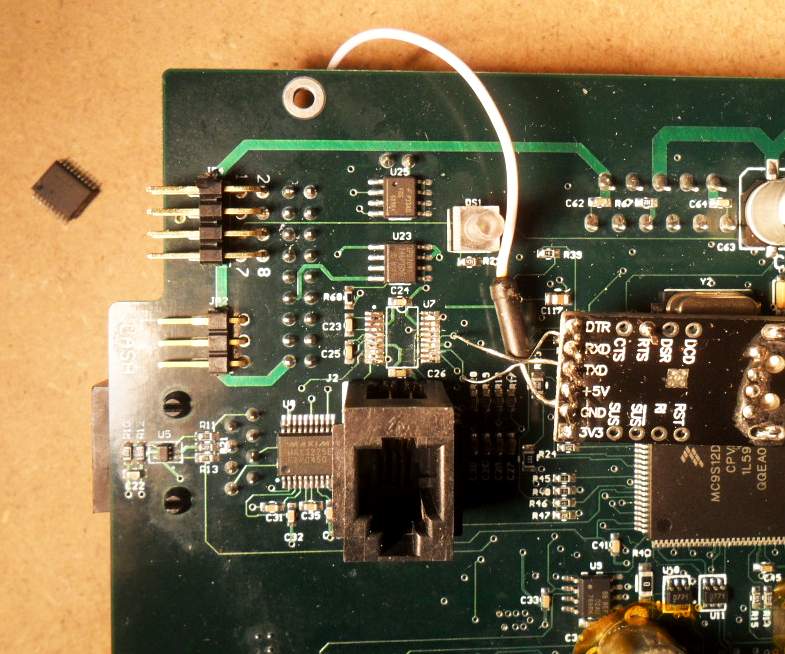

Puntos de conexión TXD y RXD directamente al MCU ¡¡PRECAUCIÓN!!… un error aquí y dañaremos la TCC2 de manera irreversible:

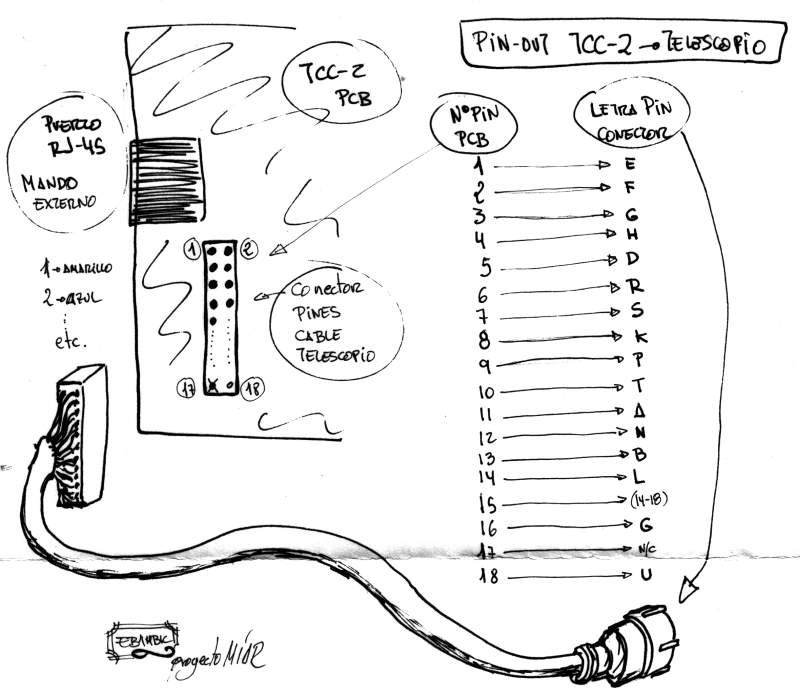

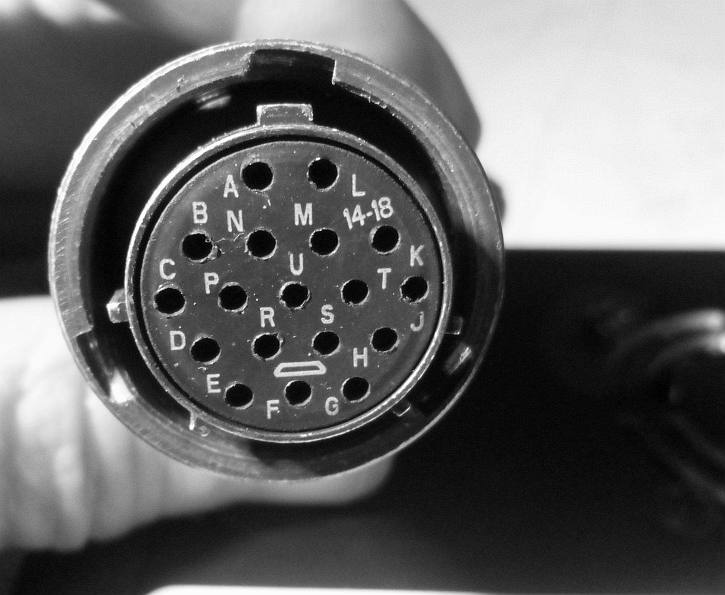

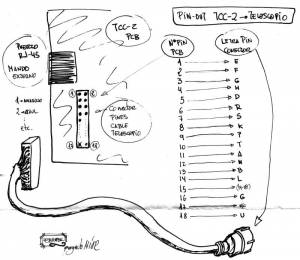

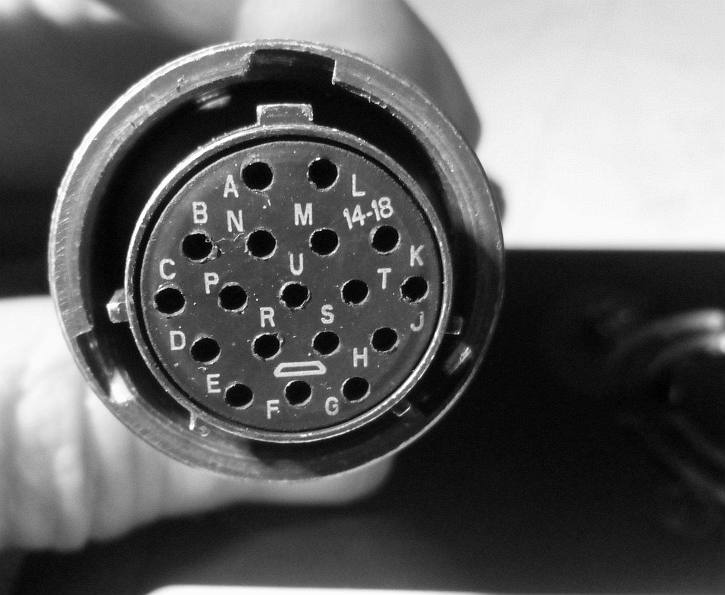

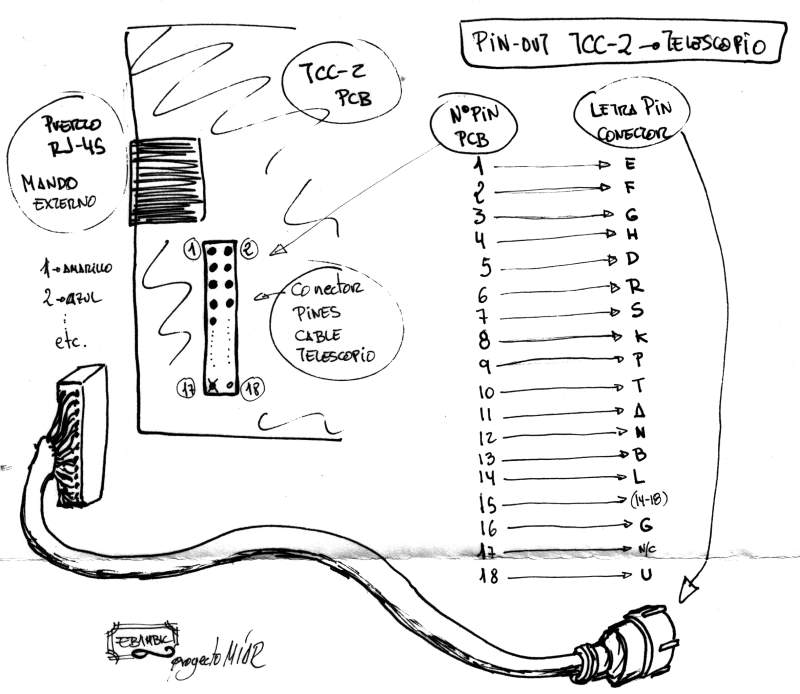

Pin-Out del cable que interconecta la TCC2 con el Telescopio RCOS:
Bueno… llegó el momento. 21 de Diciembre de 2014… solsticio de Invierno… tras unos meses de timepo inestable y lluvioso, el Invierno hace su aparición con un cambio en la méteo. El día se presenta frío y soleado.

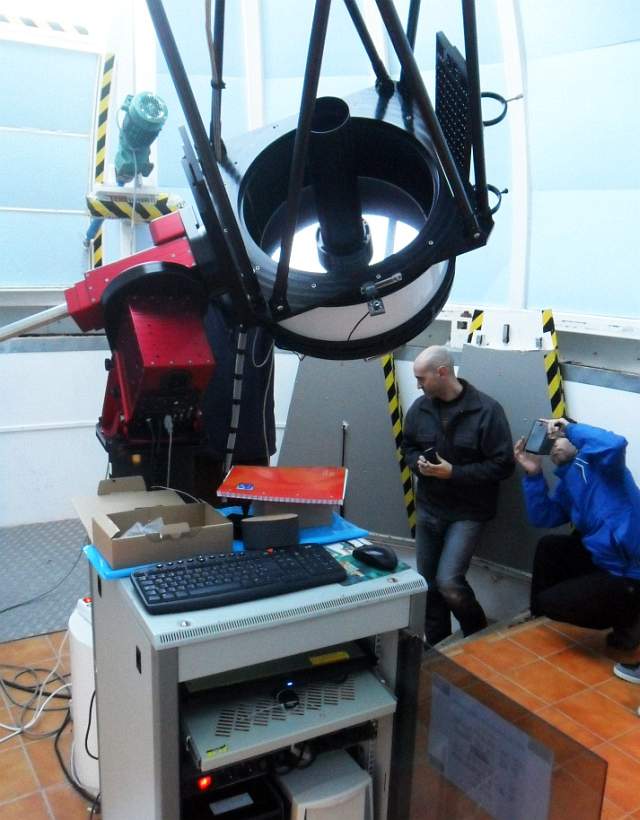

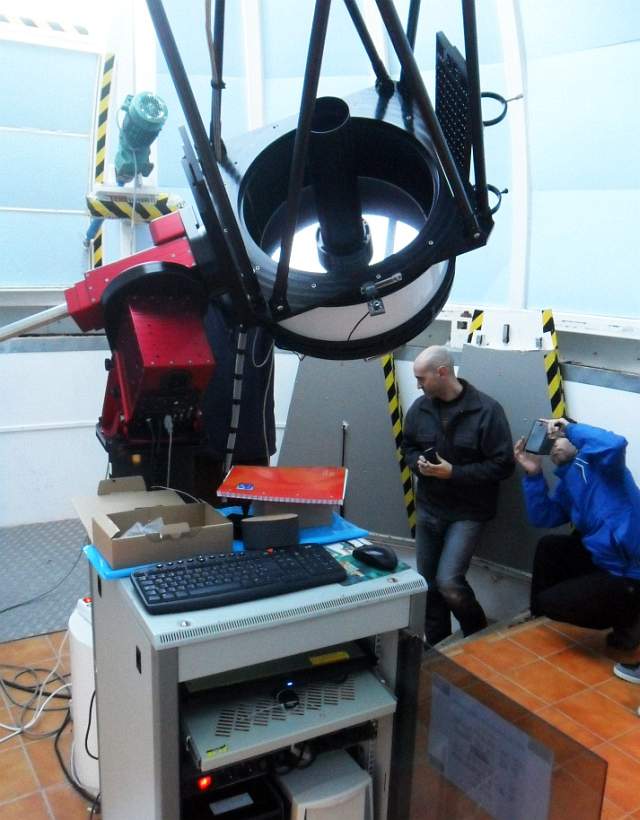

Ademas de los operadores del telescopio, viajamos hasta el OAF varios miembros del equipo de cacharreo.es para proceder a instalar la TCC2.

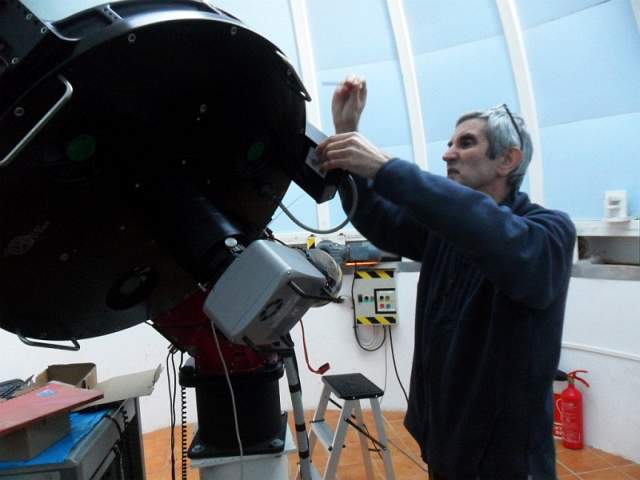

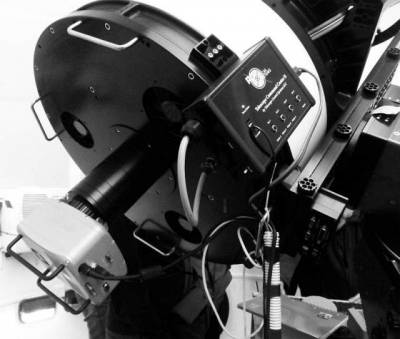

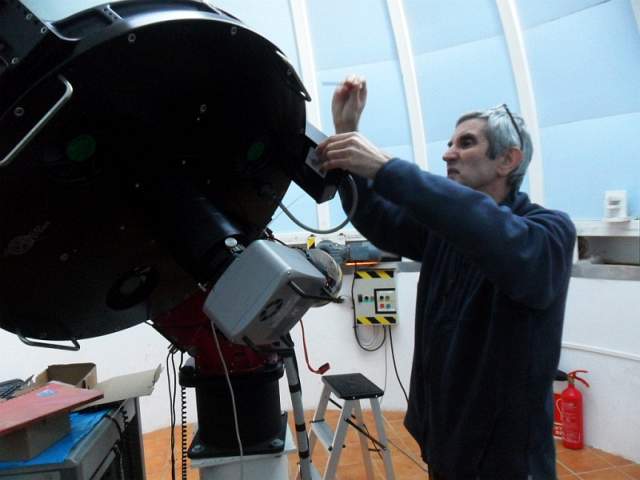

Una vez colocada en su emplazamiento de operación y correctamente conectada… solo queda comporbar su funcionamiento.
¡Funciona!… de modo que solo falta aguardar la caida de la noche para realizar las pruebas de enfoque y calibración.

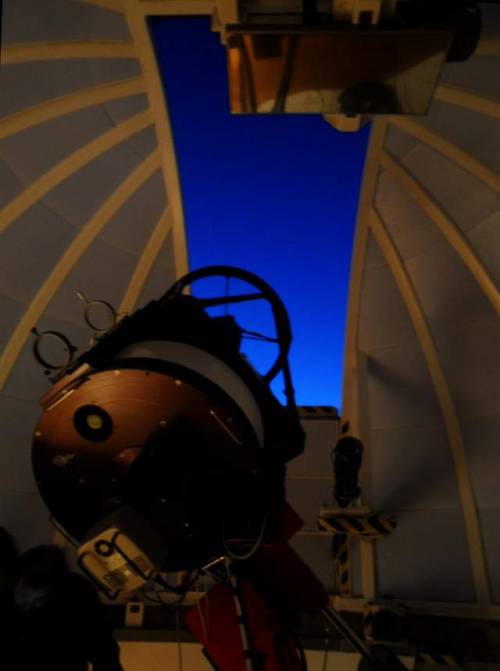

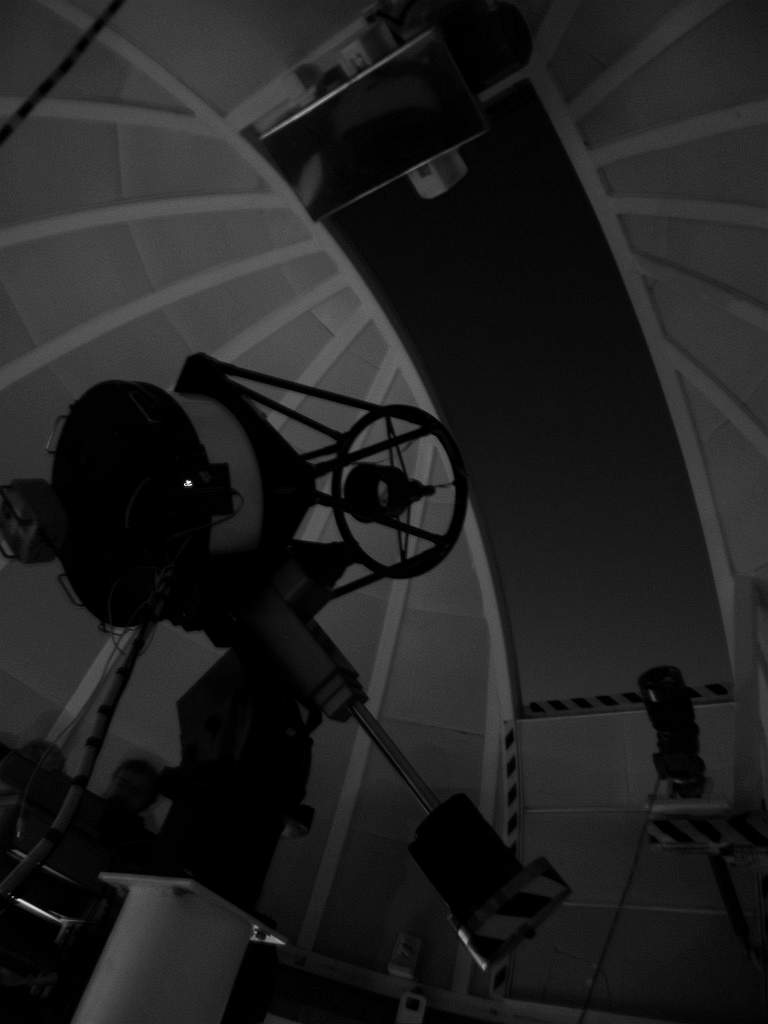

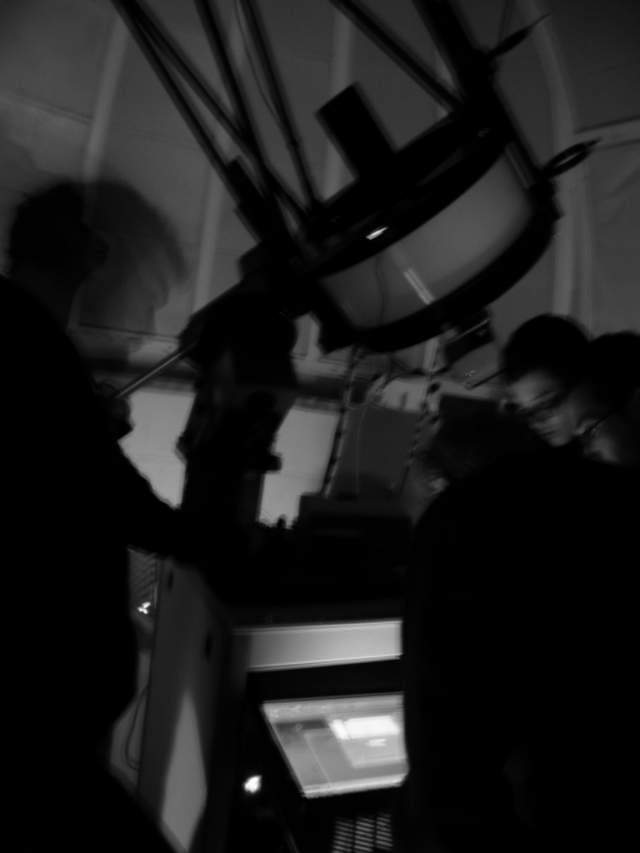

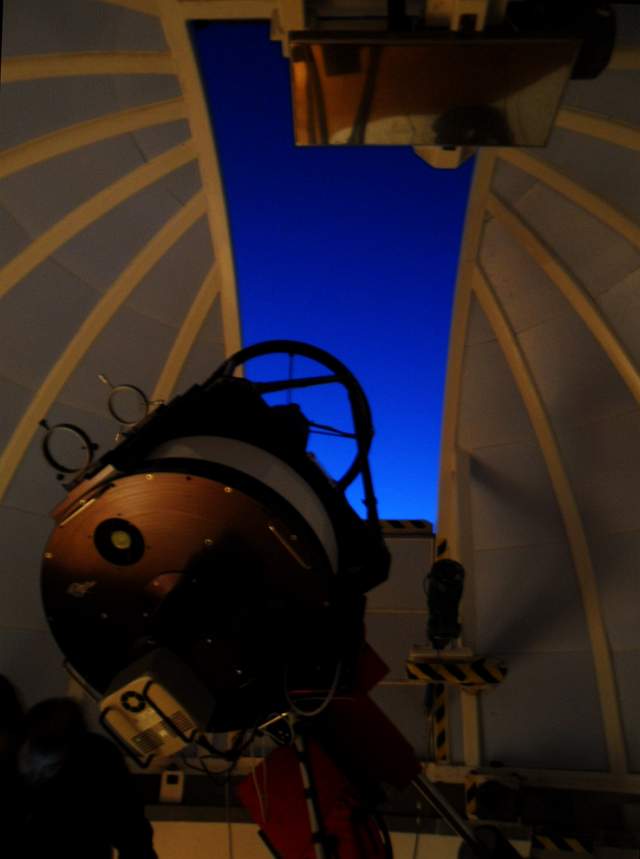

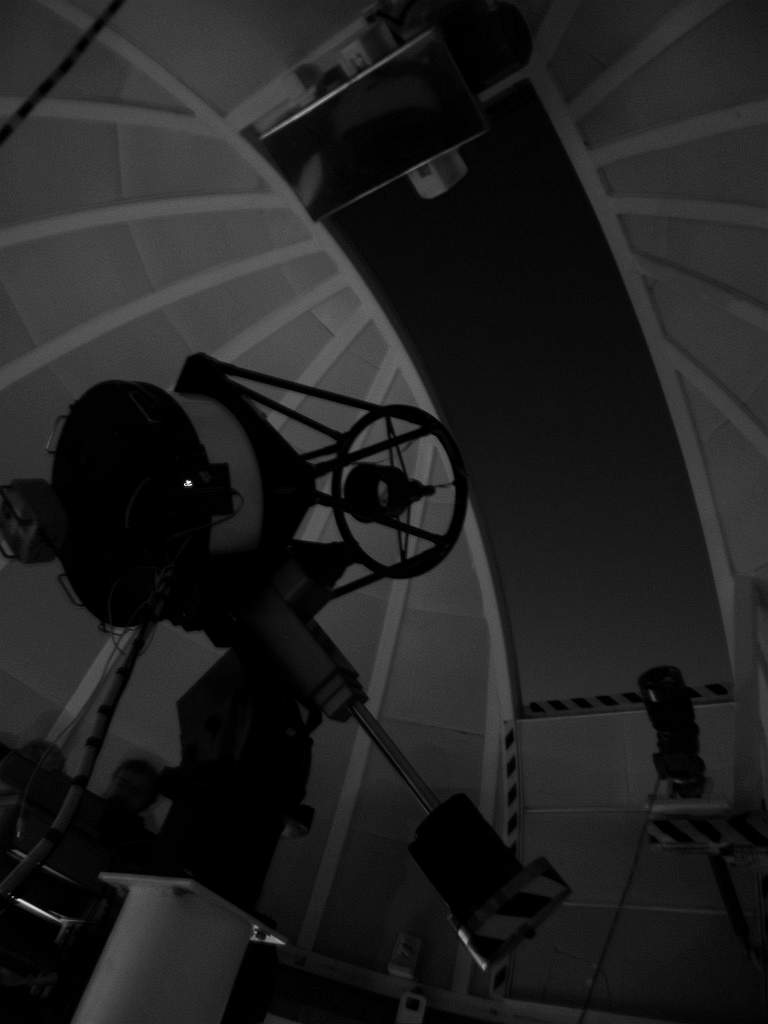

Con las primeras estrellas de la noche, el telescopio RCOS del OAF queda listo para usarlo a tope ese Invierno.
~~LINKBACK~~
Comentarios
El Domingo nos desplazamos a Forcarei para instalar y probar in-situ la TCC2 en el OAF. La previsión de la méteo era muy buena.
73.
¡Reparado!…
Tras verificar el correcto funcionamiento de la controladora TCC2 en el observatorio, y la recalibración del enfoque por los operadores del telescopio, nos damos mas que satisfechos con el trabajo realizado.
73.
